絕對式編碼器及用途：
絕對編碼器和被測“物體”聯結，能直接測量角度或加變換裝置間接測量長度。有光電式、接觸式及磁電式。
    它由碼盤和讀取碼盤信息的機構組成。其分辨率由“位數”多少決定。一般單圈7~16位；多圈有16~4096圈，位數比較復雜。如10位的單圈絕對編碼器，360度圓周能讀出1024個碼，角分辨率即為：360/1024(度)。絕對編碼器“碼值”跟被測“位置”對應是唯一的，具有“斷電記憶”功能，無旋轉測量積累誤差，在“一個循環”內用于測控領域比增量編碼器優越，可加前減速箱調節量程。
    廣泛應用于水利、輕工、機械、冶金、紡織、石油、航空、航海等行業。具體到工程項目類如：回轉臺、閘門開度、閥門開度、提升機吊車定位、行車定位、物位測量、彈道發射角度定位、彈道空氣舵測量、電子經緯儀等高精度測量定位場合。

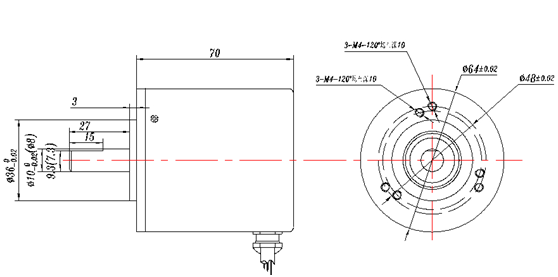

1、安裝尺寸圖：

2、技術參數

型號：GD64-512/1024

測量范圍：0-511；0-1023

分辨率：1/512；1/1024

電源電壓：DC6-30V

消耗電流：≤25mA

輸出信號：B/M/A

使用環境溫度：-25-65℃

防護等級:IP64

啟動轉矩：≤0.4Ncm(室溫)

允許最高機械轉速：2000rpm

軸允許負載：徑向50N,軸向40N

規格：7-10位可選
